SOLIDWORKS Flow Simulationとは
これまで難しいとされてきた流体解析を、 SOLIDWORKSアドオンで設計者が気軽に実行できるデザインCAEツールです。
Product Outline 製品概要
- SOLIDWORKSのCommandManagerタブの切り替えだけで、いま設計中のモデルで即座に流体解析が設定・実行できます。
- メッシュのコントロールや充実した解析機能で、設計現場における流体解析ニーズを的確にサポートします。
Features 特徴
SOLIDWORKSに完全統合
- データ変換不要/アドオン間をシームレスにつなぐ
- 操作性が一緒のため使いやすい
- 設計変更に即座に対応
- コンフィギュレーションに対応した解析が可能

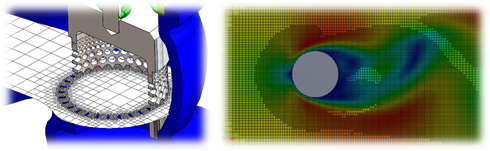

充実のメッシュ機能
- モデル解像度もしくは、モデル詳細度に合わせた自動メッシュ
- 流れに合わせたアダプティブメッシュ
- 必要個所に最適な局所メッシュ
充実の解析結果表示
- アニメーション出力
- 簡単に複数の結果を比較表示

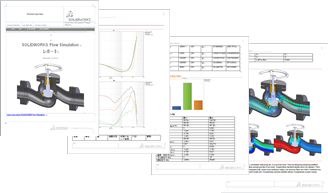

- Word形式のレポート出力
- 充実したチュートリアルと検証例題
- 一般的な理論マニュアルと高度な理論マニュアル
高度な流体解析をサポート
- 用途に応じた回転メッシュ(グローバル、ローカル、スライディング)
- 自由表面(水面)の流れ解析
- SOLIDWORKS Simulation(構造解析)との連成解析
- 電子機器に特化したエレクトロニクスモジュール(※追加モジュール)
- 空調機器に特化したHVACモジュール(※追加モジュール)
Function 機能
一般的な機能
|
|
Case Study 事例
Operating Environment 動作環境
SOLIDWORKS Flow Simulationの動作環境は、SOLIDWORKSと同一です。SOLIDWORKSの動作環境をご確認ください。
Package Products パッケージ製品
-
HVAC
HVACモジュールは、暖房、空調、換気システム等の専門的な解析のための追加機能が含まれます。
空調システムの最適化に役立つ快適性パラメータや汚染物質分布シミュレーションのトレーサースタディ、建築材料に関する拡張データベース、日射シミュレーションを改善できるDiscrete Ordinatesふく射モデルなどを含みます。 -
Electronics Cooling
Electronics Coolingモジュールは、電子機器システムの熱シミュレーションをより詳細に行うための機能が含まれます。
ファンカーブやパッケージング材料、2抵抗コンポーネントの拡張データベースに加えて、ヒートパイプやPCBモデル、電流の流れによるジュール熱など、特殊な機能や物理量も含まれています。
Implementation Flow 導入までの流れ
-
お客様のご要望をヒアリングヒアリング
解析の種別、内容、評価したい項目 等 -
複数のソフトから最適なものを選定しますソフトご提案
お客様ご要望に最適なソフトを選定し、ご提案します。実際のソフトの画面や動作などもご覧いただけます。なお、ご提案内容に合わせて、「無料体験セミナー」や「ベンチマーク」も行いお客様要望にあったソフトであることをご確認いただきます
「ベンチマーク」とは?
一般的に解析ソフトはCADと比較しても高額となります。そのため、十分な費用対効果が無いと導入が難しいです。ベンチマークは、どのような解析が出来るのか、実際の現象と比較した差異はどうなるのかなどを検証する作業となります。
-
導入後の運用も踏まえたご提案をいたしますお見積り提示
ソフトの費用と必要に応じて以下の項目についても合わせてご提案します
School & Support スクール・サポート
Price 価格
価格は「製品お問い合わせ」よりお問い合わせください。
