SIMULIA Abaqus Unified FEAとは

Abaqusは、ダッソー・システムズ社が開発した統合有限要素解析(FEA)ソフトウェアで、航空、自動車、防衛、化学、家電など幅広い産業で利用されています。

静解析から動的解析、非線形解析まで包括的な機能を提供し、高い精度と安定性を備えています。ユーザプログラミングやPythonスクリプト、GUIのカスタマイズにより、新しい解析手法の導入や解析手順の簡略化が容易であり、世界中で広く信頼されています。高度で柔軟な解析ツールとして、多岐にわたるエンジニアリング課題に確かなソリューションを提供しています。

Product Outline 製品概要

  • Abaqus拡張(Extended)ライセンスは次の3つで構成され、Abaqusをはじめ、最適化ソフトウェア(Isight、Tosca)や疲労耐久解析(fe-safe)で利用できます。



    ○ソルバ用ライセンス
     解析実行に必要



    ○プリ・ポスト用ライセンス
     解析設定、結果表示に必要



    ○I/F用ライセンス
     各CADデータのAbaqus/CAEへの取り込み、Abaqusソルバで各CAEソフトウェアのデータ読み/書き出しを行う際に必要

  • abaqus_info_mod.png

Features 特徴

Abaqus/Standard (陰解法ソルバ)

  • 陰解法をベース

    ・静的イベント、構造動的イベントに対応

    ・線形・非線形挙動

  • 広範な解析タイプ

    ・静的応力/変位

    ・動的応力/変位

    ・モーダル法による線形動的解析

    ・伝熱

    ・連成温度/変位

    ・連成熱/電気

    ・音響

    ・間隙水

  • 非線形問題や大規模モデルの解析に最適です。材料非線形、接触問題など、複雑な現象のシミュレーションに強みを持ち 静的現象、時間領域と周波数領域、それぞれの動的現象を解析できます。
  • Abaqus 土で作られたダム
  • Abaqus ガスケットシーリング
  • Abaqus クリップの挿入
  • Abaqus タイヤの騒音
  • Abaqus はんだジョイントの破壊
  • Abaqus 自動車フレームの応力
  • Abaqus 電気ヒューズの伝熱

Abaqus/Explicit (陽解法ソルバ)

  • 陽解法をベース

    ・高速な時刻歴動的イベントに対応

    ・極めて非線形の強い準静的イベントにも対応

  • 広範な解析タイプ

    応力/変位、熱応力、音響と構造の連成、連成 Euler-Lagrange(CEL)

  • 衝突や爆発など、高速で大きな変形を伴う動的な現象の解析に特化した有限要素解析ソフトウェアです。 特に、短時間での過渡的な現象の解析に優れており、製品設計の安全性評価や最適化に貢献します。
  • Abaqus ボトル・コンベアシステム
  • Abaqus ボトルの落下
  • Abaqus 深絞り
  • Abaqus 爆発荷重
  • Abaqus エアバッグの展開
  • Abaqus エネルギ吸収
  • Abaqus ブローモデリング

使用が容易な一般接触

  • モデル全体に対する簡単な接触定義
  • 大変形の移動とすべりを考慮
  • ユーザ定義が最小

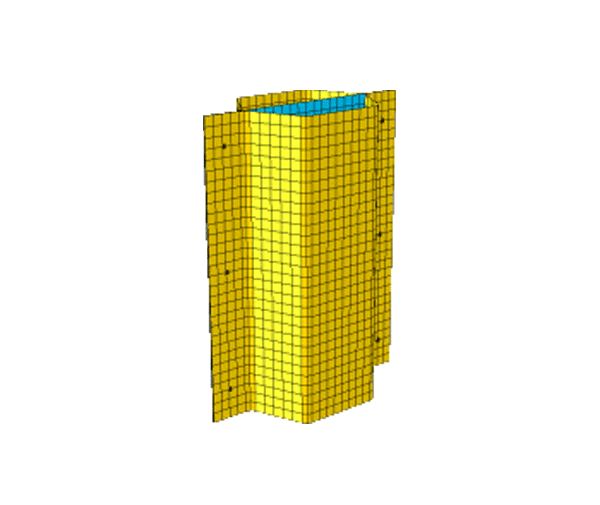

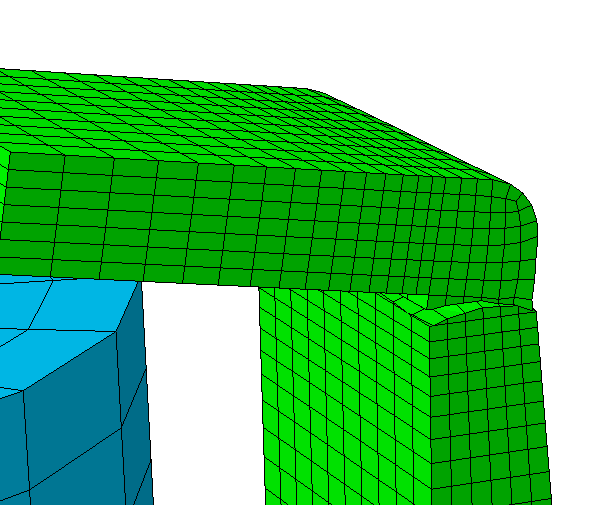

  • Abaqusによるクランプの成型解析
  • image40.gif
  • image36.gif
  • image37.gif

豊富な材料モデル

  • 金属、ゴム、複合材

    - 線形/非線形の弾性および塑性

    - 等方性あるいは異方性

    - 速度依存、温度依存

  • その他

    - 土と岩

    - コンクリートとセラミック

    - ペーストとポリマー

  • Abaqus 粘性ペースト
  • Abaqus 粘弾性ゴム
  • Abaqus 人体組織
  • Abaqus 鋳鉄塑性
  • Abaqus 土と岩

材料損傷と破壊

  • 延性金属、単向複合材、低サイクル疲労
  • 複数のメカニズムを同時考慮
  • Abaqus 弾道貫通
  • Abaqus アルミニウム部材断面への動的衝撃
  • Abaqus はんだジョイントの熱疲労

破壊力学とき裂進展

  • XFEMを使用したメッシュに依存しないき裂モデリング
  • VCCT手法(Virtual Crack Closure Technique)
  • 接触の定式化による粘着、粘着要素
  • Abaqus VCCTを使用したTジョイントのはく離
  • Abaqus XFEMシミュレーション

Isight

  • 最適設計のためのシミュレーション・プロセスの自動化・最適化ツールです。
  • 各種CAD/CAEアプリケーション・内製プログラム・Excelなどを シミュレーションプロセスフローに取り込み、自動実行、設計空間の探索、 制約条件を満たす最適解の探索を行います。
  • Isight 自動化 最適化
  • Isightによる最適設計画面

Tosca

  • 汎用有限要素ソルバーと組み合わせて、 柔軟性の高いトポロジー(位相)、シェイプ(形状)、ビードを最適化する、 ノンパラメトリック構造最適化ソフトウェアです。
  • Tosca トポロジー最適化 ビード最適化

Case Study 事例

  • ガスケットのシール解析
    Abaqus

    ガスケットのシール解析

    • Abaqus
    詳細を見る
  • クランプ成型
    Abaqus

    クランプ成型

    • Abaqus
    詳細を見る
  • Abaqusによるバンパーの衝突解析
    Abaqus

    Abaqusによるバンパーの衝突解析

    • Abaqus
    詳細を見る

Operating Environment 動作環境

OS Windows 10 Professional 又は Enterprise
Windows Server 2016, 2019
(x86-64 Intel or AMD)
Red Hat Enterprise Linux Server 7, 8
SuSE Linux Enterprise Server 12, 15
(x86-64 Intel or AMD)
CPU - -
メモリ 計算実施に最小1GB以上の物理メモリ 計算実施に最小1GB以上の物理メモリ
ストレージ ソフトウェア:5.06GB
ドキュメント:1.02GB
ソフトウェア:4.63GB
ドキュメント:1.02GB



上記は2022GA版について記しています。
詳細情報はお問合せください。

Package Products パッケージ製品

  • Abaqus/CAE(プリ・ポストツール)

    概要

    ・Abaqus専用のプリ・ポストツール

    ・モデリング、ジョブの管理、解析のモニタリングおよび結果表示を行う

    特徴

    ・直感的で使いやすいユーザーインターフェイス

    ・Abaqusソルバとの高い親和性

    機能

    ・パートジオメトリ、アセンブリの作成(パラメトリックモデリング・カーネル内臓)

    ・材料特性定義、相互作用、境界条件、荷重設定

    ・メッシュ作成(フリー、スイープ、構造メッシュ、仮想トポロジー)

    ・解析ジョブの作成、投入、管理、モニタリング

    ・結果表示(コンター、X-Yプロット、アニメーション、断面)

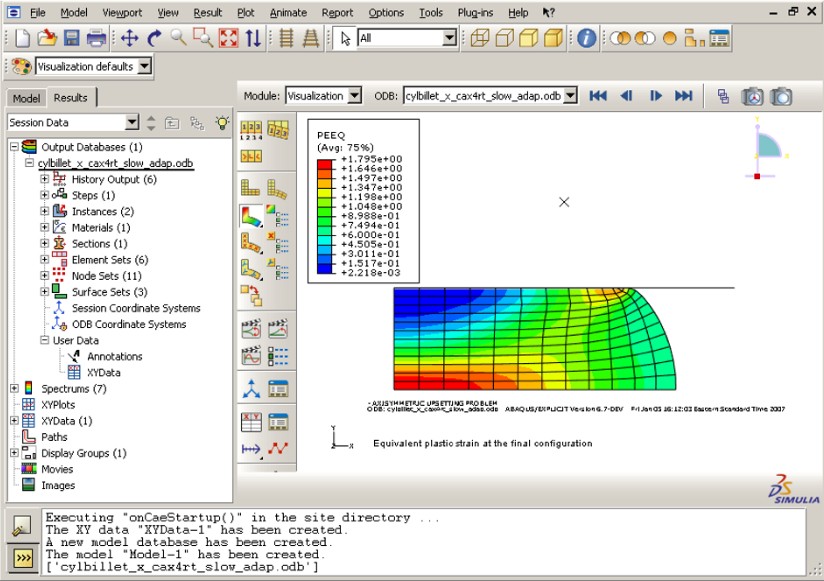

    Abaqus/CAEのインターフェース
  • Isight

    概要

    ・シミュレーションフローの自動化

    ・パラメトリック最適化、近似モデルの作成、ロバスト設計による最適設計案の特定

    機能

    ・ドラッグ&ドロップによるフロー作成

    ・ CAD、CAE、EXCELなどの専用インターフェース

    ・入れ子構造,並列実行,条件分岐によるプロセス

    ・実験計画法によるパラメータスタディ

    ・評価時間の短縮:応答曲面による近似

    ・設計目標に近づける:最適化手法

    ・ばらつきの評価・改善:モンテカルロ、タグチメソッド

    ・データベースによるモデル,結果,ファイルの管理

    Isight 自動化 最適化
  • Tosca

    概要

    ・ノンパラメトリック最適化による革新的な設計案の創出

    ・Abaqus、Abaqus/CAEとの連携による簡単な設定

    機能

    ・トポロジー(位相)最適化

      革新的な計量設計案の創出

    ・シェイプ(形状)最適化

      耐久性や強度を改善する設計案の創出

    ・ビード最適化

      剛性向上や騒音低減のためのビード設計案の創出

    ・サイジング最適化

      板厚最適化による静特性/動特性の向上

    Tosca トポロジー最適化 ビード最適化

Implementation Flow 導入までの流れ

  • お客様のご要望をヒアリング
    ヒアリング
    解析の種別、内容、評価したい項目 等
  • 複数のソフトから最適なものを選定します
    ソフトご提案

    お客様ご要望に最適なソフトを選定し、ご提案します。実際のソフトの画面や動作などもご覧いただけます。なお、ご提案内容に合わせて、「無料体験セミナー」や「ベンチマーク」も行いお客様要望にあったソフトであることをご確認いただきます

    「ベンチマーク」とは?
    一般的に解析ソフトはCADと比較しても高額となります。そのため、十分な費用対効果が無いと導入が難しいです。ベンチマークは、どのような解析が出来るのか、実際の現象と比較した差異はどうなるのかなどを検証する作業となります。


  •  導入後の運用も踏まえたご提案をいたします
    お見積り提示
    ソフトの費用と必要に応じて以下の項目についても合わせてご提案します

School & Support スクール・サポート

  • Abaqus 無料体験セミナー

    Abaqus 無料体験セミナー

    開催日12/18(水)
    • Abaqus
    • 無料体験セミナー
    • 来場型
  • Isight/Tosca最適化 無料体験セミナー

    Isight/Tosca最適化 無料体験セミナー

    開催日お問い合わせください
    • Abaqus
    • 無料体験セミナー
    • 来場型
  • Abaqus/CAE 入門

    Abaqus/CAE 入門

    開催日12/2(月)~3(火)
    • Abaqus
    • 来場型
    • 操作スクール
  • Abaqus の収束に関するセミナー

    Abaqus の収束に関するセミナー

    開催日12/12(木)~13(金)
    • Abaqus
    • 来場型
    • 操作スクール
  • Abaqus/Standard、Abaqus/Explicit 入門

    Abaqus/Standard、Abaqus/Explicit 入門

    開催日12/5(木)~6(金)
    • Abaqus
    • 来場型
    • 操作スクール
  • Abaqus/Standard 接触/摩擦解析

    Abaqus/Standard 接触/摩擦解析

    開催日11/21(木)~22(金)
    • Abaqus
    • 来場型
    • 操作スクール
  • Isight入門

    Isight入門

    開催日12/9(月)~10(火)
    • Abaqus
    • 来場型
    • 操作スクール

Price 価格

価格は「製品お問い合わせ」よりお問い合わせください。
