SOLIDWORKSとのシームレスな連携とAbaqusの高度な解析技術を組み合わせたクラウド構造解析ソリューションです。線形解析から非線形解析、衝撃・落下解析、疲労解析まで対応し、製品開発の品質向上と開発期間の短縮を支援します。
Product Outline 製品概要
SOLIDWORKS Simulation（クラウド版）とは
- SOLIDWORKS Simulation（クラウド版）は、SOLIDWORKSユーザー向けに3DEXPERIENCE Simulation（構造解析）がパッケージ化されたクラウド構造解析ソリューションです。
- Abaqusテクノロジーにより高度な構造解析を実現できます。
- 設計者向けの線形解析から解析専門者向けの高度な非線形解析まで対応しています。
- 衝撃・落下解析や疲労解析など試験では評価が難しい現象を検証できます。
- クラウドコンピューティングにより大規模な解析を実行できます。
- 設計データ・解析モデル・解析結果をクラウド上で一元管理できます。
- 利用目的や解析レベルに応じて、Designer、Engineer、Analystの3つのパッケージから選択できます。

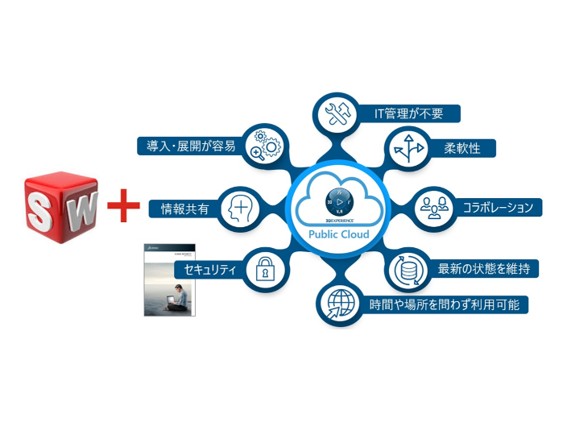

3DEXPERIENCE Platformとは
- 3DEXPERIENCE Platformは、ダッソー・システムズが提供する、製品開発に必要なデータ・人・プロセスをつなぐクラウドベースの開発基盤です。
- CADデータ、解析モデル、解析結果を一元管理できます。
- 設計者・解析担当者・管理者が同じ情報を共有しながら業務を進められます。
- Webブラウザから解析結果を確認できるため、レビューや意思決定を効率化できます。
- CAEツールを持たない関係者とも解析結果を共有できるため、部門を超えたレビューや意思決定を支援します。
- タスクや課題の管理を通じて開発プロセス全体の効率化を支援します。

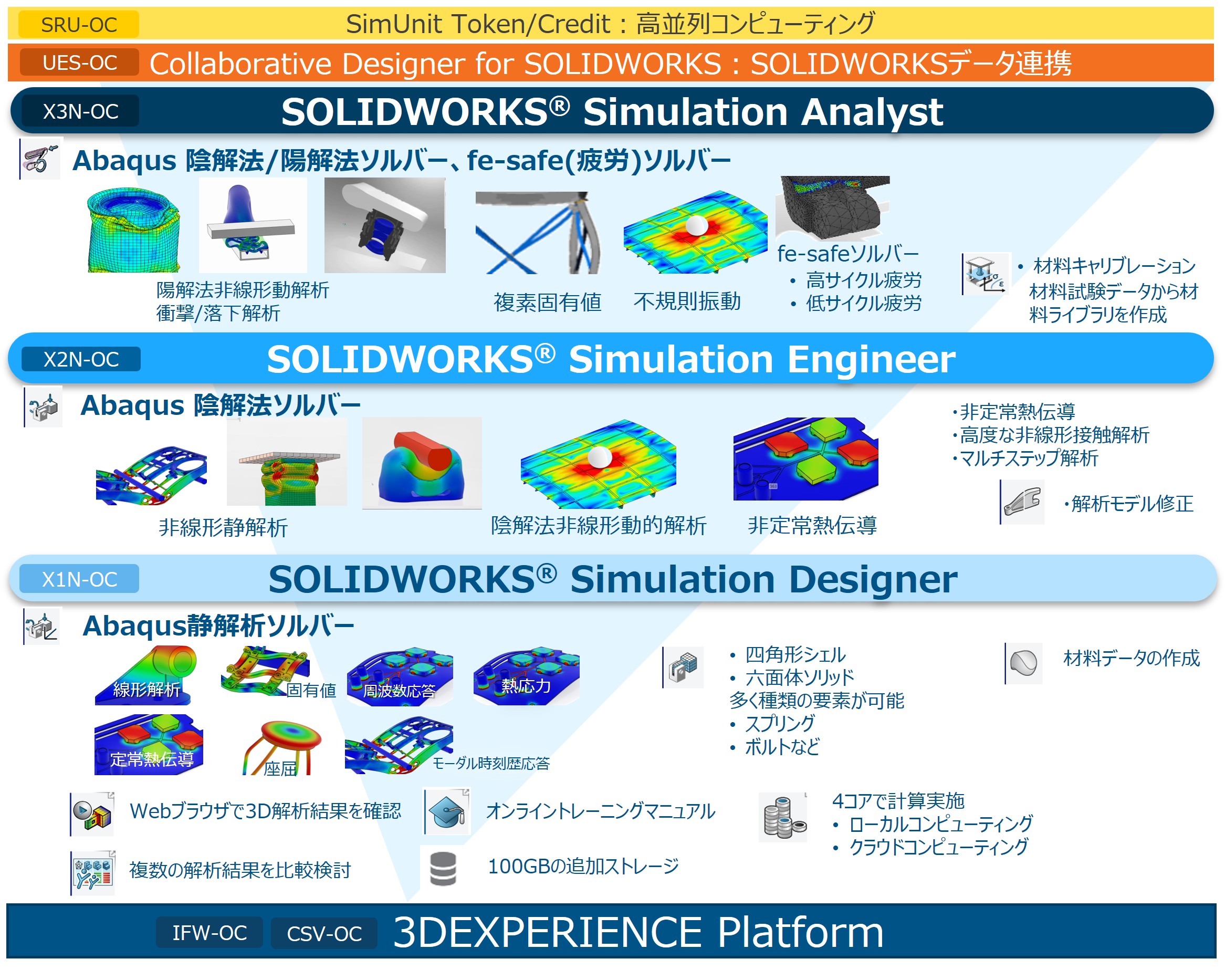

SOLIDWORKS Simulation（クラウド版）のパッケージ構成
各パッケージで利用できる解析機能の違いを示しています。利用目的や解析レベルに応じて最適な構成を選択できます。
Features 特徴

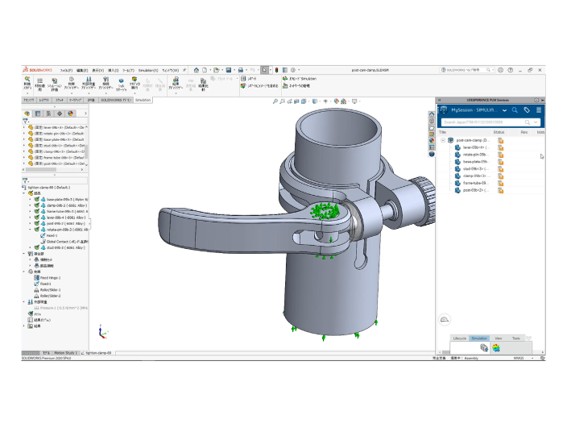

SOLIDWORKSユーザーがスムーズに高度解析へ移行
- SOLIDWORKSユーザー向けに設計されたクラウド解析環境です。
- SOLIDWORKSとのシームレスなデータ連携に対応しています。
- 使い慣れた操作性を維持しながら高度な解析を利用できます。
- 解析設定を支援する機能により効率的に解析を実施できます。
- SOLIDWORKS Simulationから高度な解析へステップアップできます。
- 設計段階の強度検証から本格的な非線形解析まで対応しています。
SOLIDWORKSで利用できるAbaqusテクノロジー
- Abaqusテクノロジーにより、高精度な構造解析を実現できます。
- 非線形接触、大変形、大ひずみを伴う複雑な問題を解析できます。
- ゴム、樹脂、金属塑性などの幅広い非線形材料モデルに対応しています。

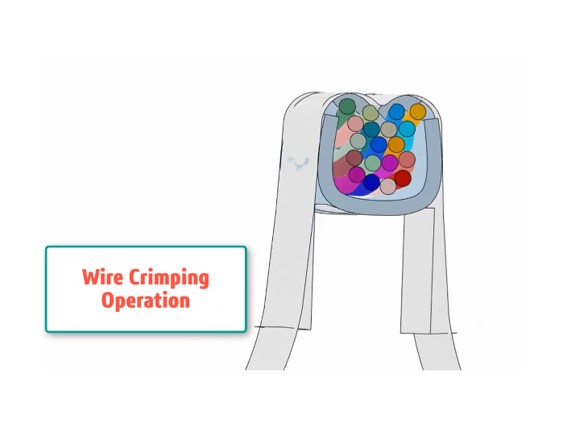

- 衝撃解析や落下解析などの高度な動的解析を実施できます。
- 一般接触機能により、複雑な接触条件の設定工数を削減できます。

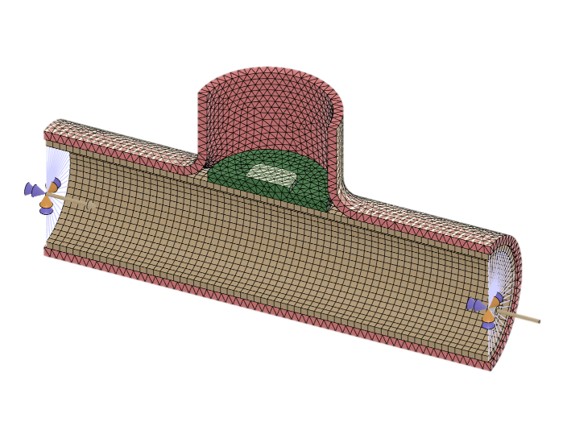

- 六面体メッシュやシェル要素など、高度な解析に必要なモデリング機能を利用できます。

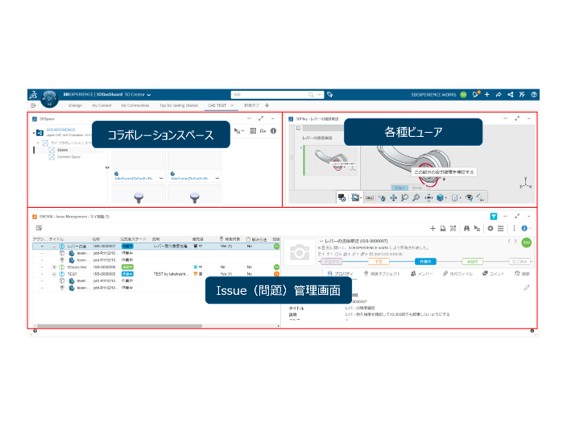

設計・解析データをクラウドで一元管理
- CADデータ、解析モデル、解析結果をクラウド上で一元管理できます。
- 設計者・解析担当者・管理者が同じデータを共有しながら業務を進められます。
- Webブラウザからいつでも解析結果を確認できます。
- 解析結果を関係者間で共有し、レビューや意思決定を効率化できます。
- 解析ノウハウや過去の検討結果を組織全体で共有・再利用できます。
- クラウドコンピューティングにより、大規模な解析を実行できます。
Package Products パッケージ製品
SOLIDWORKS Simulation（クラウド版）の3つのパッケージの主な機能と特長は以下の通りです。
|
|
Simulation Designer |
Simulation Engineer |
Simulation Analyst |
|---|---|---|---|
|
|
線形構造解析全般 |
本格的な非線形解析 |
衝撃・疲労を含むハイエンド解析 |
|
全体 |
|
|
|
|
SOLIDWORKSとの連携 クラウド上でのデータ共有、タスク管理 |
● |
● |
● |
|
ソルバー・メッシュ・材料情報 |
|
|
|
|
Abaqusソルバー |
静解析 |
陰解法 |
陰解法 / 陽解法 |
|
マルチステップの解析 |
- |
● |
● |
|
メッシュ作成（ソリッド・シェル・ビーム） |
● |
● |
● |
|
四面体・六面体・四角形などの要素が使用可能 |
● |
● |
● |
|
一般的な材料ライブラリ |
● |
● |
● |
|
塑性・超弾性・粘弾性・クリープなどの材料モデル |
- |
● |
● |
|
材料キャリブレーション |
- |
- |
● |
|
解析の種類 |
|
|
|
|
線形静解析・定常熱伝導・固有値・線形座屈解析 |
● |
● |
● |
|
線形動解析（調和振動、モーダル時刻歴応答） |
● |
● |
● |
|
非線形静解析・非定常熱伝導 |
- |
● |
● |
|
非線形動解析（衝突・落下） 非線形座屈解析・不規則振動 |
- |
- |
● |
|
パラメトリックスタディ（設計最適化） |
- |
- |
● |
|
疲労解析（高サイクル・低サイクル） |
- |
- |
● |
|
解析実行 |
|
|
|
|
ローカルコンピュータ上で解析を実行 |
4コアまで無料 |
4コアまで無料 |
4コアまで無料 |
|
クラウド上で解析を実行 |
4コアまで無料 |
4コアまで無料 |
4コアまで無料 |
|
トークンやクレジットを使用して解析を実行 |
● |
● |
● |
Simulation Designer
- 静解析に加えて線形動解析まで対応したエンジニア向けの解析環境です。

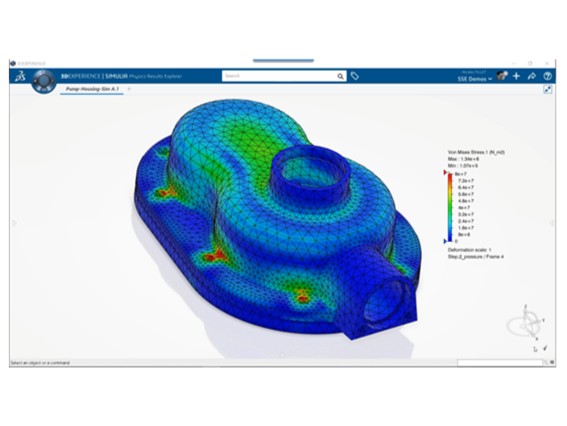

- 線形静解析、固有値解析、線形座屈解析、定常熱伝導解析に加え、調和振動解析やモーダル時刻歴応答解析を実施できます。
- ソリッド・シェル・ビーム要素を利用した柔軟なモデリングに対応しており、ボルトやスプリングなどの接合要素も利用できます。振動による過渡応答や周波数応答などの評価に活用できます。
Simulation Engineer
- Abaqus陰解法ソルバーによる高度な非線形解析を実施できる解析環境です。
- 非線形静解析、非定常熱伝導解析、マルチステップ解析に対応しており、大変位や大ひずみを伴う複雑な現象を解析できます。

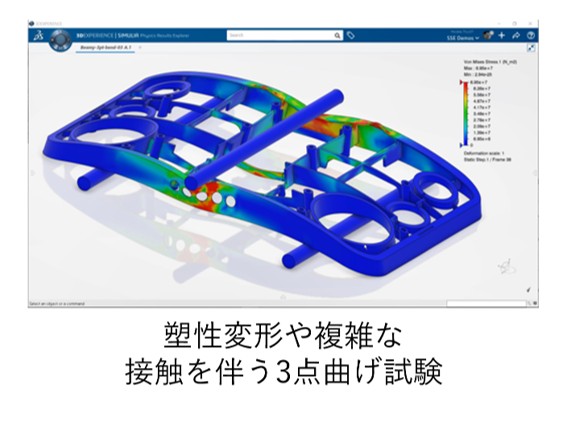

- また、金属塑性やゴム材料などの非線形材料モデルを利用できるため、実機に近い挙動の再現が可能です。三点曲げ試験や塑性変形評価など、非線形接触を伴う解析にも活用できます。
Simulation Analyst
- Abaqus陰解法・陽解法ソルバーおよび疲労解析ソルバー（fe-safe）を利用できるハイエンド解析環境です。
- 非線形動解析、衝撃解析、落下解析、ランダム応答解析、複素固有値解析などの高度な解析に対応しています。

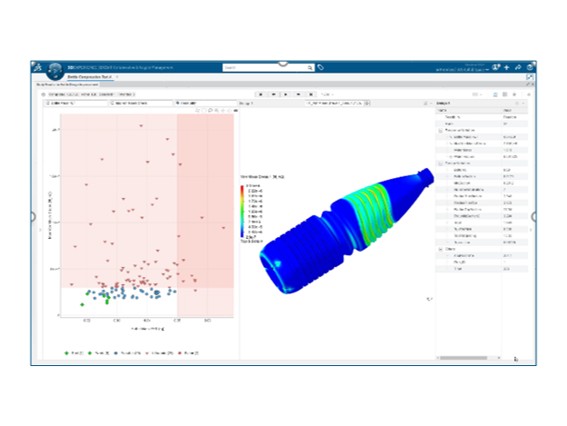

- さらに、材料キャリブレーションやパラメトリックデザインスタディによる設計最適化を実施できます。
- 高サイクル疲労解析および低サイクル疲労解析にも対応しており、製品の構造健全性や耐久性評価に活用できます。試作や試験の前段階で性能を検証することで、開発期間の短縮と品質向上を支援します。
Case Study 事例
SOLIDWORKS Simulation（クラウド版）は、3DEXPERIENCE Simulation（構造解析）がSOLIDWORKSユーザー向けにパッケージ化された製品です。
解析事例は、3DEXPERIENCE Simulation（構造解析）と共通です。
-

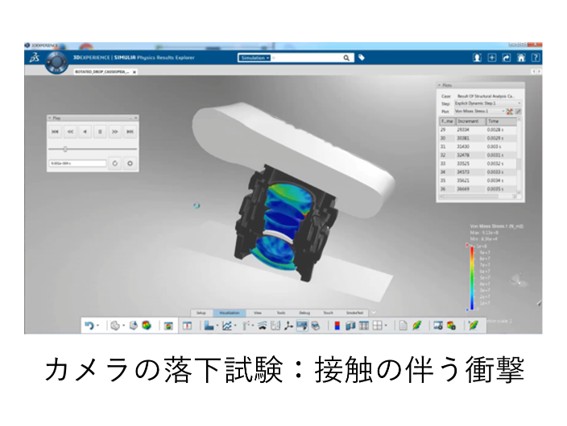

3DEXPERIENCE Simulation複雑な接触の伴う落下・衝撃解析
- 3DEXPERIENCE Simulation
詳細を見る -
3DEXPERIENCE Simulation接触を伴う三点曲げ試験
- 3DEXPERIENCE Simulation
詳細を見る -
3DEXPERIENCE Simulation義足の衝撃解析
- 3DEXPERIENCE Simulation
詳細を見る -

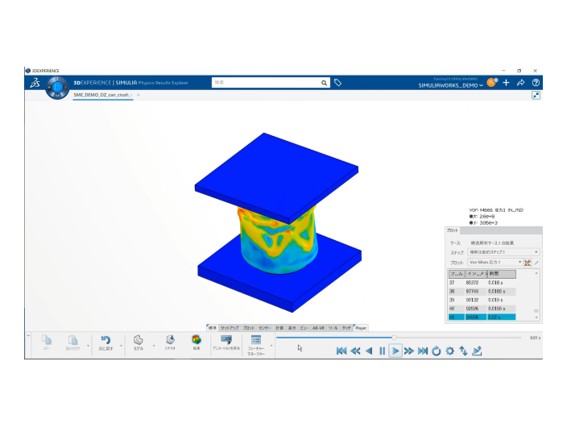

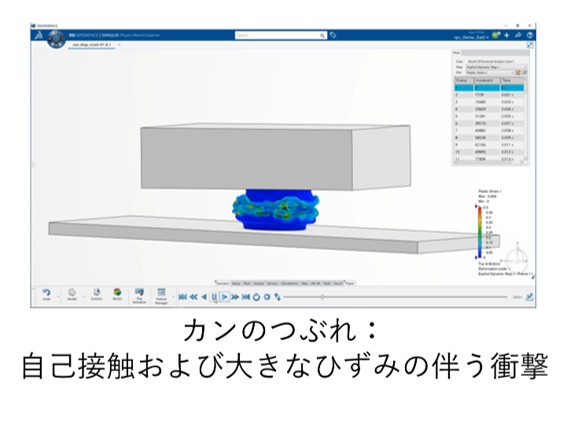

3DEXPERIENCE Simulationアルミ缶をつぶす解析
- 3DEXPERIENCE Simulation
詳細を見る -
3DEXPERIENCE Simulationオイルパンの深絞り工程解析
- 3DEXPERIENCE Simulation
詳細を見る -

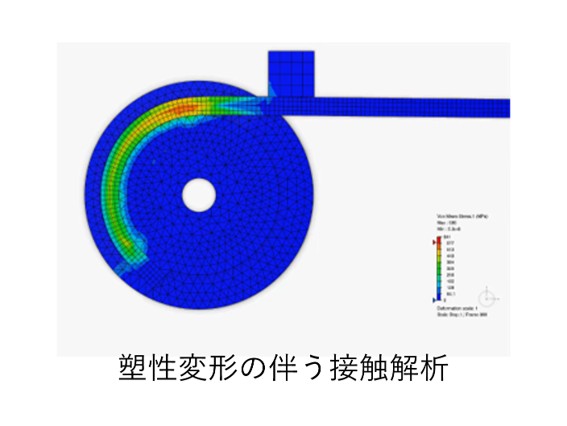

3DEXPERIENCE Simulation塑性変形の伴う接触解析
- 3DEXPERIENCE Simulation
詳細を見る -

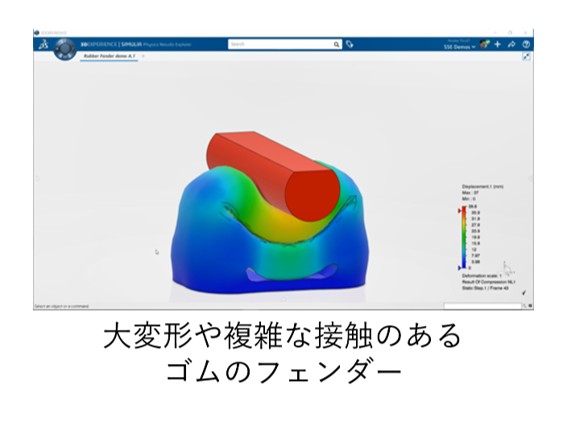

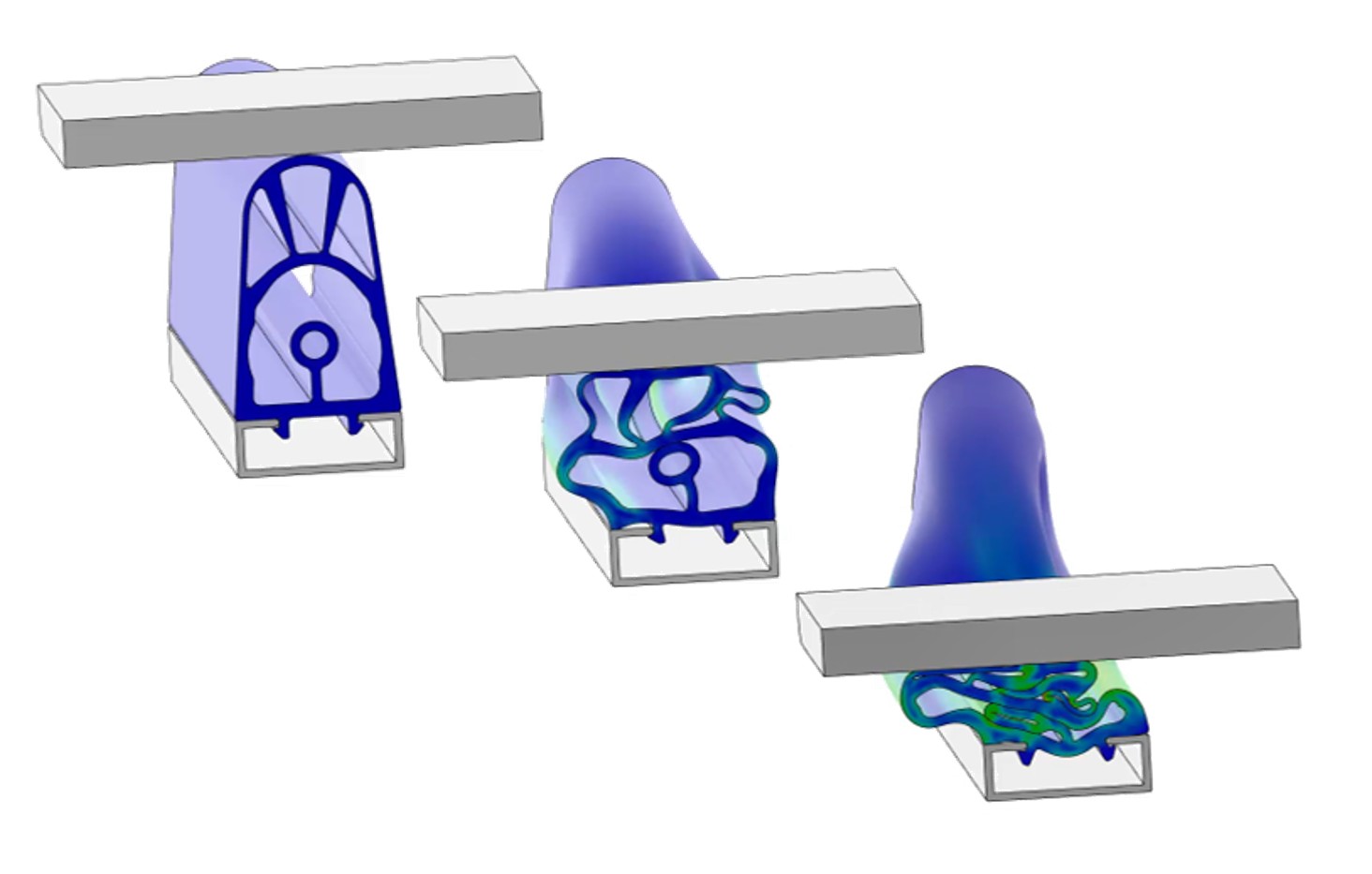

3DEXPERIENCE Simulation大変形や複雑な接触のあるゴムのフェンダー
- 3DEXPERIENCE Simulation
詳細を見る -
3DEXPERIENCE Simulation非線形接触性の高い自己接触
- 3DEXPERIENCE Simulation
詳細を見る
Operating Environment 動作環境
3DEXPERIENCEの動作環境は、クラウド適正確認ツールにてご確認ください。
Implementation Flow 導入までの流れ
-
お客様のご要望をヒアリングヒアリング
解析の種別、内容、評価したい項目 等 -
複数のソフトから最適なものを選定しますソフトご提案
お客様ご要望に最適なソフトを選定し、ご提案します。実際のソフトの画面や動作などもご覧いただけます。なお、ご提案内容に合わせて、「無料体験セミナー」や「ベンチマーク」も行いお客様要望にあったソフトであることをご確認いただきます
「ベンチマーク」とは？
一般的に解析ソフトはCADと比較しても高額となります。そのため、十分な費用対効果が無いと導入が難しいです。ベンチマークは、どのような解析が出来るのか、実際の現象と比較した差異はどうなるのかなどを検証する作業となります。
-
導入後の運用も踏まえたご提案をいたしますお見積り提示
ソフトの費用と必要に応じて以下の項目についても合わせてご提案します
School & Support スクール・サポート
SOLIDWORKS Simulation（クラウド版）は、3DEXPERIENCE Simulation（構造解析）がSOLIDWORKSユーザー向けにパッケージ化された製品です。
スクール・セミナーは、3DEXPERIENCE Simulation（構造解析）と共通です。
-
SOLIDWORKS Simulation（クラウド版）無料体験セミナー
開催日9/17(木), 10/16(金), 11/25(水), 12/18(金)- SOLIDWORKS Simulation
- 3DEXPERIENCE Simulation
- 無料体験セミナー
- 来場型
詳細を見る -
3DEXPERIENCE Simulation (構造解析) 無料体験セミナー
開催日7/23(木), 8/31(月), 9/17(木), 10/16(金), 11/25(水), 12/18(金)- 3DEXPERIENCE Simulation
- 無料体験セミナー
- 来場型
詳細を見る -
CST Studio Suite (3DEXPERIENCE Simulation 電磁界解析 Electromagnetics Engineer) 無料体験セミナー
開催日7/24(金), 9/18(金), 10/14(水), 11/18(水)- 3DEXPERIENCE Simulation
- 来場型
- 無料体験セミナー
詳細を見る -
3DEXPERIENCE Simulation Structural Designer
開催日お問い合わせください- 3DEXPERIENCE Simulation
- 来場型
- 操作スクール
詳細を見る
-
3DEXPERIENCE Simulation Structural Engineer
開催日お問い合わせください- 3DEXPERIENCE Simulation
- 来場型
- 操作スクール
詳細を見る -
3DEXPERIENCE Simulation Structural Performance Engineer
開催日お問い合わせください- 3DEXPERIENCE Simulation
- 来場型
- 操作スクール
詳細を見る -
3DEXPERIENCE Simulation Durability and Mechanics Engineer 陰解法・陽解法有限要素法解析
開催日お問い合わせください- 3DEXPERIENCE Simulation
- 来場型
- 操作スクール
詳細を見る
Price 価格
価格は「製品お問い合わせ」よりお問い合わせください。
FAQ よくある質問
Q. 3DEXPERIENCEの基本的な使い方が分かるマニュアルや学習教材はありますか？
A. 3DEXPERIENCEでは「SOLIDWORKS Learner」のロールを購入することでeラーニング形式で学習することができます。
Q. 3DEXPERIENCE にてXCADと表現するCADは何ですか？
A. 3DEXPERIENCEは元々CATIA向けに開発されたソフトです。そのためCATIAファイル以外をXCADと表現しています。
Q. 3dxmlファイルとはなんですか？
A. XML（Extensible Markup Language）ファイルは、データの保存、転送または再構築用のファイルです。同様に、3dxmlとは、3DEXPERIENCEで扱われているCADデータや解析条件などを持っているファイルです。
