製品情報Simcenter Femap

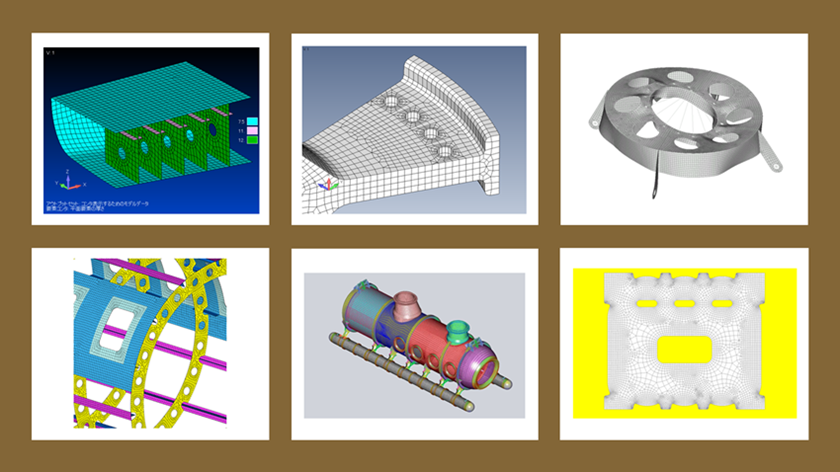

Simcenter Femapの特徴

• エンジニアの高度な要求に沿う充実した機能を掲載
• CADニュートラルな環境
• 高品質なメッシュをより高速に作成
• 解析用としての正しい形状データの作成及び編集
• 自動アセンブリ管理
• 複数のソルバー・サポート
• 複数の解析モデルのチェック機能
• ユーザーの要望を叶える様々な結果処理
• 統合Basic
• Simcenter Femapの主な機能と拡張製品

  Simcenter Femap		拡張機能
  ジオメトリ作成・編集	●
  CAD インポート・エクスポート	●
  アセンブリモデル対応	●
  メッシュ作成編集（1D～3D）	●
  積層材料設定（2D・3D）	●
  メッシュ インポート・エクスポート	●
  マルチソルバー対応	●
  連成解析用データマッピング	●
  プログラミング録画・再生	●
  ポスト処理	●
  グラフ作成	●
  結果データテーブル処理	●
  Teamcenter Share ※1		●
  Teamcenter統合 ※2		●
  Simcenter 3D ※3		●
  Femap 熱ソルバー		●
  Femap 高度熱ソルバー		●
  Femap 流体ソルバー		●

  ※1：Xcelerator as a Service (Xaas)でのご契約が必要です。2023年10月から
  ※2：Teamcenterのご契約が必要です。
  ※3：Simcenter 3D バンドルは、Simcenter 3D Engineering Desktop(SC12500)製品とFemapをトークンで切り替えて使用するバンドル製品で、Software as a Service　 (Saas)専用製品です。

Simcenter Femap with Nastranの特徴

• 40年以上の歴史を持つNastranソルバを進化させFemapバンドルでご提供
• 基本モジュール：Basic Bundle

  ・線形静解析
  ・固有値解析
  ・線形座屈解析
  ・熱伝導解析(定常/過渡)
  ・ベーシック非線形解析(静/過渡)
  ・設計感度解析（静/固有値/座屈）

• 動的応答特性 (過渡状態および周波数)：Dynamic Response

  ・線形過渡解析
  ・周波数応答解析
  ・応答スペクトル解析
  ・スペクトル解析
  ・ランダム応答解析
  ・複素固有値解析
  ・音響解析
  ・非線形固有値解析
  ・非線形複素固有値解析

• マルチステップ非線形：Advanced Nonlinear Solver

  ・マルチステップ非線形解析
  ・マルチステップキネマティクス非線形解析

• 設計感度/最適化解析：Optimization
• トポロジー最適化：Topology Optimization
• スーパーエレメント：SuperElements

  (Direct Matrix Abstraｃtion Programming) DMAP
  空力弾性解析：Aeroelasticity
  分散メモリ型並列計算 (DMP)

• Simcenter Femap with Nastran追加パッケージと拡張製品

  Femapへバンドルできる製品	パッケージ				拡張製品
  	Simcenter NASTRAN Basic Bundle	Dynamic Response	Advanced Dynamics	Multistep Nonlinear
  線形静	●	●	●	●	●
  固有値	●	●	●	●	●
  座屈	●	●	●	●	●
  熱伝達（定常・過渡）	●	●	●	●	●
  ベーシック非線形	●	●	●	●	●
  線形接触	●	●	●	●	●
  グルーコンタクト	●	●	●	●	●
  ボルトプリロード	●	●	●	●	●
  線形過渡		●	●
  周波数応答		●	●
  応答スペクトル		●	●
  ランダム応答		●	●
  複素固有値		●	●
  Direct matrix abstraction programming (DMAP)			●
  Aeroelasticity			●
  Distributed memory parallel (DMP)			●
  Superelements			●
  マルチステップ非線形				●
  マルチステップ非線形キネマティクス				●
  Design optimization					●
  Topology optimization					●
  Femap with SC Nastran Rotor					●
  Desktop extension					●

  パッケージ製品・拡張製品の購入には、Simcenter Femap with Simcenter NASTRAN base moduleが必要です。

Simcenter Femapジオメトリインターフェース

• ジオメトリフォーマット　インポート/エクスポート

  ジオメトリ	拡張子	サポート最新バージョン
  ACIS	.sat	ACIS 2023.1
  Parasolid	.x_t	Parasolid35.1
  STEP	.stp	AP 203 (1994-Edition1)
  		AP203 Edition 2
  		AP 214 (ジオメトリのみ)
  		AP 242 (最小)
  I-GES	.igs	I-GES 4.0～5.3まで
  JT	.jt	JT11.3(インポート)
  		JT11.2(エクスポート)

• CADフォーマット　インポート

  CADフォーマット	拡張子	サポート最新バージョン
  AutoCAD	.dxf	ー
  CATIA V4	.mdl	CATIA V4.1.9 ~ V4.2.4
  	.exp
  	.dlv
  CATIA V5	.catp*	CATIA V5R8~ V5-6R2022SP1
  CATIA V6	.3dxml	CATIA V6R20
  Creo(Pro/Engineer)	.asm*	Pro/Engineer 16 -Creo 5
  	.prt*
  NX	.prt	2306
  SOLIDWORKS	.SLDASM	2022(SP0)
  	.SLDPRT
  Solid Edge	.asm	2023
  	.par*
  	.psm*
  	.pwd*
  Inventor	.iam	2023
  	.ipt
  Rhino	.iam	Rhino7

• ファイルフォーマット　インポート/エクスポート

  ファイルフォーマット	拡張子	サポート最新バージョン
  ステレオリソグラフィ	.stl	-

マルチソルバー対応

• Simcenter Femapは下位互換も可能で、Femapニュートラルファイル形式でバージョンの異なるFemapソフトウェア間での解析プログラムや解析結果をインポート/エクスポートできます。
• Simcenter Femapは多くのソルバーに対し機能面、品質面ともに高いレベルでサポートしています。
• Femapのオリジナル機能複数のソルバー形式での解析データのエクスポート、解析結果のインポートが可能です。

  ・Simcenter Nastran
  ・Abaqus
  ・ANSYS
  ・I-DEAS
  ・LS- DYNA
  ・MSC.Marc
  ・他のベンダーのNastran
  　MSC Nastran
  　MD Nastran
  　NEi/Nastran(現行のAutodesk Nastran)
  ・Patran

Simcenter Femap 使いやすい解析タイプやソルバーごとのメニュー

• Simcenter Femapは基本6ケ月サイクルで新しいバージョンがリリースされており、解析タイプやソルバーごとで設定するメニューが用意されています。
• 例えば、Abaqusでは非線形解析のための一般解析プロシージャに対応し、Femap内で設定して頂けます。
• さらにV2306でAbaqusコンタクトペアの設定が強化され、*CONTACT PAIR、*TIE、*SHELL TO SOLID COUPLINGの各キーワードのエクスポート/インポートに対応するようになりました。
• 解析ソフトウェアインタフェース

  解析ソフトウェア	拡張子			サポートバージョン
  	エクスポート 解析モデル	インポート 解析モデル	インポート 解析結果
  Simcenter Nastran  (NX Nastran)	.dat/.nas/.nid/.d/.blk/.bdf		.op2/.xdb/.scd5	Simcenter Nastran 2212-  (NX Nastranバージョンを含む)
  Autodesk Nastran  (NEi Nastran)			.fno	Autodesk Nastran 2019 R2
  MSC Nastran			.op2/.out2/.f11/ .f06/.prt/.lis/.xdb	MSC Nastran 2021
  Femapニュートラルファイル	.neu	.neu/.fno		-
  ABAQUS	.inp		.fil/.fin/.odb	ABAQUS 2022
  ANSYS	.ans	.ans/.cdb/.inp/.dat	.rst/.rth	ANSYS 2022 R2
  I-DEAS	.unv			I-DEAS 9.0
  LS-DYNA	.dyn	.d3		LS-DYNA R12  (ANSYSバージョンに従う)
  MSC Marc	.dat	.t16		MSC Marc 2005
  MSC Patran※１	.out/.prt		.dis	2.5+
  CAEFEM※2		.neu/.cae		インポート　：CAEFEMをFemapから起動 エクスポート：CAEFEMを外部で実行
  CDA/Sprint2※2			.prt
  CFDesign※2			.neu/.fmp
  SINDA/G※2	.neu		.sdb
  カンマ区切りテーブル	.csv		.csv	-

  ※１：追加モジュールMultistep Nonlinearのマルチステップ非線形キネマティクスでのみ対応しています。

  ※２：詳細はソフトウェアベンターより提供されている情報をご確認ください。

使いやすいユーザーインターフェース

• Simcenter Femapは解析結果を確認するためのユーザーインターフェースとしてプロパティ設定を容易にするための機能を有します。

  ・三次元座標の視点変更
  ・ポストタイトルの表示・編集
  ・凡例編集

Simcenter Nastranとのバンドル

• バンドルバージョン

  Simcenter FemapはSimcenter Nastranとバンドルしており、Femap内でそのまま計算を実行し、結果を確認頂けます。
  拡張製品のDesktop extensionをご購入頂くとFemapとSimcenter Nastranを互いに独立して動作させることが可能です。

  FemapにバンドルしたSimcenter Nastranバージョン
  Femap Version	NX Nastran Version
  Femap v2306	Simcenter Nastran 2306, Build 0084
  Femap v2301	Simcenter Nastran 2212, Build 0066

Simcenter Femapのライセンス

• Xcelerator as a Service (Xaas)

  ・ 保守契約と共にライセンスを12か月以上のレンタルでご利用頂けます。
  ・ クラウド環境でご利用頂けるTeamcenter Share※がバンドルされます。
  ※ 2023年10月からXcelerator ShareはTeamcenter Shareにサービス名が変更されました。

• サブスクリプション

  ・ 保守契約と共に12か月以上レンタルされる場合にご利用頂けます。

• レンタルライセンス

  ・ 保守契約と共に12か月未満の短期でご利用の場合にライセンスをレンタルでご利用頂けます。

• 永久ライセンス

  ・ 保守契約と共にご利用頂けます。
  ・ 保守のご契約を継続して頂くことで、常に最新のバージョンをご利用頂けます。

Simcenter Femapのライセンス形態

• フローティングライセンス

  クライアントPCとは別にライセンス管理用のPC（ライセンスサーバー）でライセンスを管理頂けます。
  ライセンスプログラムは、FLEXNet Publisher（FLEXLｍ）を使用します。

• ノードロックライセンス

  ライセンス認証用の専用USBをPCに接続してご利用頂けます。
  複数のPCにFemapをインストールすれば、USBを差し替えて使うことができます。

Teamcenter Shareとは

• Simcenter FemapをXcelerator as a Service (Xaas)ライセンスでご購入頂くと、Teamcenter Shareをクラウド上でご利用頂けます。
• Teamcenter Share内で作成したプロジェクトごとに、UPしたファイルを共有できmます。
• メンバはアクセス権によってファイルを同期でき、同期のタイミングや同期するファイルの種類も細かく設定することができます。
• プロジェクトにアクセスできるメンバやゲストはアクセス権を個別に設定できるため、閲覧のみ、ダウンロード可不可、編集可不可などは、付与されたアクセス権で代わります。
• プロジェクト内でタスクによる進捗設定やメッセージを送ることができ、Office製品やpdfなどのファイルはクラウド上で閲覧、3D CADデータであれば、3Dビューアとしてアセンブリファイルの詳細も確認頂けます。
• 拠点が複数ある場合や、リモートワークでご利用頂けるだけでなく、ゲストとしてプロジェクトにお取引先を招待すれば、情報交換にもお使い頂けます。
