製品情報ELEMENTS

ELEMENTSによる車体空力解析
ELEMENTSとは

米国Streamline Solutions社製くるまの空力シミュレーションソフトウェアで、多くの可能性を秘めたオープンソースソルバ対応のアプリケーションです。

Product Outline 製品概要

機能

  • プリ機能

    ・半自動-車体部品割り当て
    ・半自動ヘキサメッシャ
    ・半自動解析設定
    ・CADインポート
    ・簡易CAD

  • 流体解析機能

    ・圧縮性/非圧縮性
    ・RANS/LES/DES
    ・単相流/混相流
    ・移動メッシュ

  • ポスト機能

    ・スライス/クリップ等
    ・コンター/ベクトル/流線等
    ・自動レポート出力(PDF/WORD)

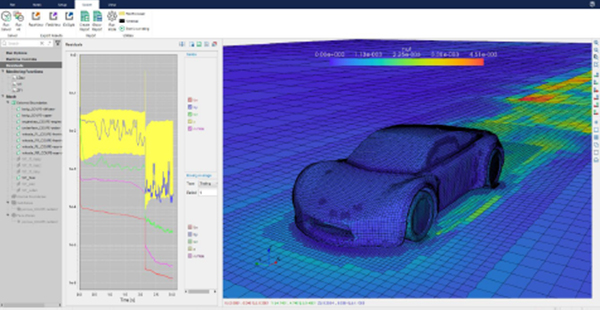

  • ELEMENTS操作画面

Features 特徴

AERO WIZARD

  • 仮想風洞シミュレーションに特化したGUI
  • 各パーツに必要な設定項目や 風洞実験に裏打ちされた解析条件
  • 設定ウィザードを通して容易に設定可能
  • ELEMENTS操作画面AERO-WIZARD

自動メッシュ割り当て

  • 風洞実験により検証された妥当性の高い細分化設定
  • 車体の各パーツに合わせて 自動的に細分化/境界層レイヤーを割り当て可能
  • ELEMENTSの自動メッシュ

レポート機能

  • 数百の解析結果画像と解析条件、解析結果データ等の出力が可能
  • デザインレビュー用のレポートをタイムリーに作成
  • ELEMENTSの自動レポート

GRF

  • タイヤパターン解析を可能にする一般化リファレンスフレーム機能
  • ELEMENTS-GRFによるタイヤ解像

Case Study 事例

  • ファンのノイズ解析
    ELEMENTS

    ファンのノイズ解析

    • ELEMENTS
    詳細を見る
  • くるまの空力シミュレーション事例
    ELEMENTS

    くるまの空力シミュレーション事例

    • ELEMENTS
    詳細を見る

Operating Environment 動作環境

OS 64bit Windows7, Windows10
64bit Linux (SLES 12.3, SLES 12.4, CentOS 7.x, Ubuntu 18.04 LTS, openSUSE Leap 15.1, openSUSE Leap 15.3 CentOS 8.x Ubuntu 20.04 LTS)
CPU IntelまたはAMD製64bit
メモリ 最低構成16GB程度
ストレージ インストール容量5GB程度

Package Products パッケージ製品

  • ELEMENTS-Adjoint

    定常流のトポロジーと形状最適化のための先進adjoint法ソルバ

    ELEMENTS-Adjoint
  • ELEMENTS-Coupled

    MRF、多孔質媒体、移動メッシュを追加でサポートしている定常/非定常の非圧縮性流れのための完全陰解法連成計算ソルバ

    ELEMENTS-Coupled

Implementation Flow 導入までの流れ

  • お客様のご要望をヒアリング
    ヒアリング
    解析の種別、内容、評価したい項目 等
  • 複数のソフトから最適なものを選定します
    ソフトご提案

    お客様ご要望に最適なソフトを選定し、ご提案します。実際のソフトの画面や動作などもご覧いただけます。なお、ご提案内容に合わせて、「無料体験セミナー」や「ベンチマーク」も行いお客様要望にあったソフトであることをご確認いただきます

    「ベンチマーク」とは?
    一般的に解析ソフトはCADと比較しても高額となります。そのため、十分な費用対効果が無いと導入が難しいです。ベンチマークは、どのような解析が出来るのか、実際の現象と比較した差異はどうなるのかなどを検証する作業となります。


  •  導入後の運用も踏まえたご提案をいたします
    お見積り提示
    ソフトの費用と必要に応じて以下の項目についても合わせてご提案します

Price 価格

価格は「製品お問い合わせ」よりお問い合わせください。

FAQ よくある質問

Q. インストールはどのような方法がありますか?

A. 標準的な環境(WindowsやLinuxのメジャーディストリビューション)においては、バイナリパッケージによりインストールをする事ができます。非標準的なLinux環境においては、ソースコードからコンパイルする事によりインストールする事もできます。



Q. どのような車種に対応していますか?

A. クーペ、ハッチバック、ピックアップ、SUV、セダン、ワンボックス、レーシングカー、トラックの主要な8車種にチューンアップされた標準テンプレートがあります。テンプレートをカスタマイズし、独自の形状にチューニングした新しいテンプレートを作成する事も可能です。



Q. 検証は行われていますか?

A. WLTPのCFDによる抗力予測方法にELEMENTSを適合させるため、ARC社(米国)の風洞実験設備により幅広い車種で検証を実施しています。これにより高精度な結果が得られるよう設定された、汎用的なテンプレートを提供する事が可能となっています。



Q. 大規模並列用のライセンスはありますか?

A. ELEMENTS-Core(CUI)の実行にはライセンスチェックがありません。必要なケース数を必要な並列数で実行する事ができます。ELEMENTS-GUI(設定用GUI)の実行には実行したいGUIの数だけライセンスが必要です。



Q. 車両以外の解析は可能ですか?

A. ELEMENTSはHELYXを拡張したソフトウェアのため、汎用CFDソフトウェアHELYXで可能な解析を全て行う事ができます。
