英ENGYS社が開発したオープンソース技術に基づく高度な汎用数値流体力学(CFD)ソフトウェアです。
Product Outline 製品概要
- ENGYS社が独自に機能強化したOpenFOAM®ライブラリであるHELYX-CoreとHELYX-Core用に設計されたグラフィカルユーザーインターフェース（GUI）であるHELYX-GUIで構成されており、LinuxとWindowsの両方で稼働可能です。
- アドオンソルバとしてHELYX-Adjoint、HELYX-Coupled、HELYX-Marineもご用意しています。
Features 特徴

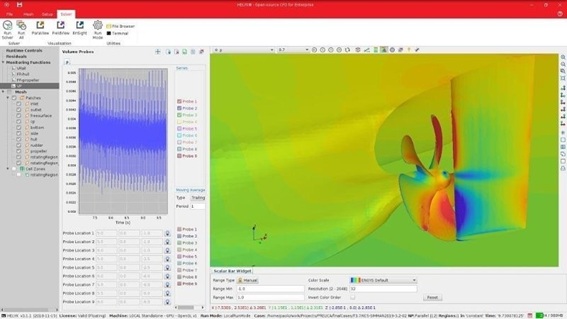

- 使いやすいGUI
新規ケース作成、ディレクトリー操作、HELYX-HexMeshの定義と実行、物理モデル、材料特性、境界条件設定、ソルバ設定、マルチ領域、ポーラス領域、CHT領域設定など
- 高品質なメッシュ生成機能
CAD形状修復、並列計算効率、境界層メッシュ、ロバストな要素品質、自動的な形状エッヂ認識、既存メッシュのインポート及びマージ機能
- 多様な物理モデル
非圧縮性/圧縮性流体、単相/混相流、乱流モデル、ふく射、浮力、パッシブスカラー、湿度輸送、ポーラスメディア、 multiple reference frame (MRF) 、移動メッシュなど
- 優れた計算安定性と収束性の実現
- 大規模並列計算
- ソルバコントロール設定、残差モニタ機能
- 結果可視化機能、ParaView/FieldView/EnSightへの出力
- 流体解析やOpenFOAM®使用経験豊かなアプリケーションエンジニアによるサポート
- 操作ガイドとチュートリアル（日本語）とユーザーガイド（英文）
- アドオンソルバ：Adjoint、Coupled、Marine
Case Study 事例
-
GIB移動流入境界を使用したVOF解析
GIB移動境界で流入境界を移動させたVOF解析です。流入口を移動させながらシステム内に別の流体を注入する解析。。。
-
VOFによるポンプ吸込口空気巻き込み解析
標準的なVOFソルバーであるOpenFOAMソルバーinterFoamをEMGYS社が独自に拡張したソルバーを使用したVOF（自由表面）解析。。。
-
VOFによる越流解析
河川を遡上する魚がバリア（ダムなど）を通過できるように設計されたバーティカルスロット式魚道のVOF（混相流の相占有量）。。。
-
スライドメッシュによる回転スクリューの解析
船舶のプロペラと舵の相互作用をモデル化するためにOpenFOAMのAMI（任意のメッシュ境界間の補間）機能をENGYS社が独自に拡張した。。。
-
無風の室内での軽い咳の影響
無風の室内で軽い咳をしても、直径1ミクロンから1ミリぐらいまでの飛沫がこんなに飛散してしまいます。粒子は唾液の飛沫に見立てた。。。
-
多岐管の流量最適化Adjointトポロジ最適化（出口流量均一化）
多岐管の出口流量を均一化するために最適化ツールを使用したデモ解析です。配管の場合は１Dのモデルに落とし込む事で複雑な圧力損失。。。
-
LESによるバックステップ流れの乱流解析
LES（Large-Eddy Simulation）モデルを使用した乱流解析です。HELYXではRANS、DES/LES共に数多くの乱流モデルを使用すること。。。
Operating Environment 動作環境
| OS |
Linux ・gcc 9.5.x : SLES 12.5 ・gcc 11.3.x : Ubuntu 22.04 LTS , Rocky 9.1 ・gcc 13.3.x : Ubuntu 24.04 LTS ・Windows11 64-bit |
|---|---|
| CPU | IntelまたはAMD製64bit |
| メモリ | 16GB以上推奨 |
| ストレージ | インストール容量5GB程度 |
Package Products パッケージ製品
-
HELYX-Adjoint
定常流のトポロジーと形状最適化のための先進adjoint法ソルバ
-
HELYX-Coupled
MRF、多孔質媒体、移動メッシュを追加でサポートしている定常/非定常の非圧縮性流れのための完全陰解法連成計算ソルバ
-
HELYX-Marine
平水中抵抗を予測するための高速ソルバと耐航性能を解析する6DOFソルバを特徴とする海洋工学用の先進のCFDツール群
Implementation Flow 導入までの流れ
-
お客様のご要望をヒアリングヒアリング
解析の種別、内容、評価したい項目 等 -
複数のソフトから最適なものを選定しますソフトご提案
お客様ご要望に最適なソフトを選定し、ご提案します。実際のソフトの画面や動作などもご覧いただけます。なお、ご提案内容に合わせて、「無料体験セミナー」や「ベンチマーク」も行いお客様要望にあったソフトであることをご確認いただきます
「ベンチマーク」とは？
一般的に解析ソフトはCADと比較しても高額となります。そのため、十分な費用対効果が無いと導入が難しいです。ベンチマークは、どのような解析が出来るのか、実際の現象と比較した差異はどうなるのかなどを検証する作業となります。
-
導入後の運用も踏まえたご提案をいたしますお見積り提示
ソフトの費用と必要に応じて以下の項目についても合わせてご提案します
School & Support スクール・サポート
Price 価格
価格は「製品お問い合わせ」よりお問い合わせください。
FAQ よくある質問
Q. HELYXの製品構成を教えてください。
A. HELYXの標準モジュールに加え、アドオンモジュールとしてトポロジ/形状最適化のAdjoint、収束性を高速化するCoupled、船舶解析に特化したMarineをご用意しています。
Q. 現在OpenFOAMを使用しています。HELYXでもOpenFOAMのケースを実行することは出来ますか？
A. はい。HELYXで実行するためには、一部変更が必要になることがありますが可能です。弊社ではサポート、コンサルティングも承っておりますので、ご相談ください。
Q. HELYXの体験セミナーはありますか？
A. はい。無料の操作体験を神戸と東京飯田橋会場にて定期開催しております。専用ページからお問い合わせください。
